Commutateur Gigabit fibre géré L2/L3 montable en rack 24 ports

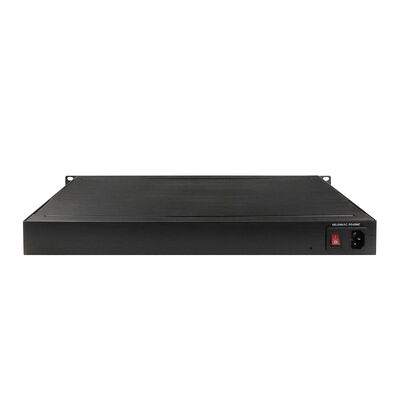

Aperçu du commutateur Ethernet Olycom
L'Olycom IM-FS042400GW est un commutateur Ethernet géré de couche 2 industriel conçu pour les scénarios de réseau industriel à grande échelle et à long terme où la stabilité, l'évolutivité et la continuité opérationnelle sont essentielles.
Il est conçu pour fonctionner à la fois comme un commutateur d'accès haute densité et comme un nœud d'agrégation compatible fibre, prenant en charge le déploiement de médias mixtes dans des environnements industriels complexes.
Le commutateur intègre plusieurs liaisons montantes Gigabit fibre avec un grand nombre de ports Ethernet cuivre, permettant aux réseaux industriels de s'étendre sans repenser les infrastructures de câblage existantes.
Quatre interfaces SFP Gigabit permettent la transmission optique longue distance, tandis que vingt-quatre ports RJ45 Gigabit Ethernet prennent en charge la connectivité massive des appareils en périphérie.
Plusieurs ports sont implémentés en tant qu'interfaces COMBO, permettant une sélection flexible entre la fibre ou le cuivre en fonction des conditions de câblage sur le terrain, réduisant ainsi les contraintes de déploiement.
Pour assurer un fonctionnement ininterrompu dans des endroits difficiles, l'IM-FS042400GW est conçu pour une tolérance aux températures extrêmes, fonctionnant de manière fiable de -40°C à +85°C.
Le boîtier métallique robuste classé IP30 offre une protection efficace contre la poussière, les vibrations et les contraintes mécaniques couramment rencontrées dans les armoires industrielles.
Les doubles entrées d'alimentation AC 220V non polaires améliorent la redondance de l'alimentation et améliorent la résilience contre les fluctuations de tension ou l'instabilité de l'alimentation.
En interne, le commutateur offre une capacité de commutation non bloquante de 56 Gbit/s, permettant un transfert à pleine vitesse même en cas de fortes charges de trafic.
Une table d'adresses MAC de 8K et la prise en charge de jusqu'à 4096 ID VLAN permettent au commutateur de gérer de grandes populations d'appareils et des schémas de segmentation du trafic complexes.
Des fonctions de gestion complètes de couche 2—y compris la protection contre la redondance, l'optimisation du trafic et le contrôle de la sécurité—assurent un fonctionnement réseau fiable 24h/24 et 7j/7.
La conformité aux normes FCC, CE, NEMA-TS2 et EN 50121-4 confirme l'adéquation aux applications d'automatisation industrielle et de trafic ferroviaire.
Le produit est couvert par une politique de remplacement d'un an et un service de réparation de 3 ans, assurant une confiance à long terme dans le déploiement.
Spécification du commutateur réseau 24 ports
| Nom du produit |
Commutateur fibre géré industriel 10/100/1000 Mbps (4F+24TP) |
| N° de modèle |
IM-FS042400GW |
| Port |
4 ports SFP 1000 Mbps (les ports FX3 et FX4 sont des ports COMBP)
24x10/100/1000M UTP RJ45 (les ports 23 et 24 sont des ports COMBO)
|
| Standard |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| ID VLAN |
4096 |
| Trame Jumbo |
9,6 Ko |
| Taille de la table d'adresses MAC |
8K |
| Norme PoE |
IEEE802.3af, IEEE802.3at (PoE est optionnel, par défaut sans PoE) |
| Fonctionnalités de commutation |
Mode de transmission : stockage et transfert
Bande passante du système : 56 Gbit/s (sans congestion du trafic)
|
| Support réseau |
10BASE-T : paire torsadée non blindée CAT3, CAT4, CAT5 (≤100 m)
100/1000BASE-TX : paire torsadée blindée CAT5 ou supérieure (≤100 m)
Port SFP, distance de transmission : 20 km, 40 km, 60 km, 80 km, 100 km
|
| LED |
Alimentation, réseau, fibre |
| Alimentation |
Tension d'entrée : AC220V
Entrée d'alimentation non polaire : prise en charge
|
| Environnement |
Température de fonctionnement : -40°～ 85°C
Humidité de fonctionnement : 5%～95%, sans condensation
|
| Normes industrielles |
EMI : FCC Partie 15 Sous-partie B Classe A, EN 55022 Classe A, EN61000-6-4- Émission pour environnement industriel
EMS : EN61000-6-2-Immunité pour environnement industriel, EN 61000-4-2 (ESD) Niveau 3, EN 61000-4-3 (RS) Niveau 3, EN 61000-4-4 (EFT) Niveau 3, EN 61000-4-5 (Surtension) Niveau 3, EN 61000-4-6 (CS) Niveau 3, EN 61000-4-8
Contrôle du trafic : NEMA-TS2, Vibrations : IEC 60068-2-6
Chute libre : IEC 60068-2-32, Choc : IEC 60068-2-27
Trafic ferroviaire : EN 50121-4
|
| Informations mécaniques |
Classe de sécurité : IP30
Dimension : 483x 294,6 x 44,5 mm
|
| Garantie |
Remplacement sous 1 an ; 3 ans de réparation |
Principales caractéristiques
1. Architecture des ports et flexibilité des médias
Le commutateur fournit 4 × ports fibre SFP 1000 Mbps, prenant en charge les modules monomodes et multimodes avec des distances de transmission allant de 20 km à 100 km.
Deux des interfaces fibre fonctionnent comme des ports COMBO, partageant des ressources physiques avec les ports cuivre correspondants pour permettre la sélection fibre ou cuivre.
De plus, 24 × ports Ethernet RJ45 10/100/1000 Mbps prennent en charge la négociation automatique et l'auto MDI/MDIX pour une intégration rapide des appareils.
Les ports 23 et 24 sont également implémentés en tant qu'interfaces COMBO, augmentant encore la flexibilité du câblage dans les sites industriels contraints.
Les ports cuivre prennent en charge le câblage Ethernet standard jusqu'à 100 mètres, assurant la compatibilité avec les appareils industriels anciens et modernes.
2. Conception matérielle industrielle
Les dimensions du boîtier (483 × 294,6 × 44,5 mm) sont optimisées pour les armoires industrielles montées en rack.
Le boîtier métallique répond aux normes de protection IP30, offrant une résistance à la pénétration de la poussière et aux chocs mécaniques.
Les doubles entrées d'alimentation AC 220V non polaires éliminent les problèmes de polarité et améliorent la fiabilité de l'alimentation.
L'appareil répond aux exigences strictes en matière d'EMI et d'EMS, y compris la FCC Partie 15 Classe A et EN 61000-4 Niveau 3, assurant un fonctionnement stable dans les environnements à fortes interférences.
3. Redondance du réseau et récupération des pannes
Le commutateur prend en charge l'anneau de protection Ethernet (EPR) ITU-T G.8032 pour une redondance rapide basée sur l'anneau.
La prise en charge supplémentaire d'ERPS, STP, RSTP et MSTP assure la compatibilité avec diverses topologies de réseau industriel.
Les temps de récupération des pannes de ≤50 ms minimisent les interruptions de service lors des défaillances de liaison.
Les mécanismes intégrés de détection et de suppression des boucles empêchent les tempêtes de diffusion et l'instabilité du réseau.
4. Contrôle du trafic VLAN et multicast
Plusieurs mécanismes VLAN sont pris en charge, notamment IEEE 802.1Q VLAN, VLAN basé sur les ports, VLAN basé sur les MAC, VLAN de sous-réseau IP et VLAN basé sur les protocoles.
La traduction VLAN permet l'interconnexion transparente entre les domaines de réseau segmentés.
L'enregistrement VLAN multicast (MVR) permet une distribution efficace des flux multicast au-delà des limites des VLAN.
Le trafic multicast est optimisé à l'aide de l'IGMP et de l'écoute clandestine MLD (v1/v2/v3), ainsi que des fonctions de filtrage et de rapport des agents.
Ces fonctionnalités réduisent considérablement les inondations multicast inutiles dans les déploiements à grande échelle.
5. QoS et optimisation du trafic
Le commutateur fonctionne à l'aide d'un mécanisme de transfert de stockage et de transfert pour assurer l'intégrité des données.
La prise en charge des trames jumbo jusqu'à 9,6 Ko améliore l'efficacité de la transmission pour les gros paquets de données.
Les fonctions QoS incluent la classification du trafic, la planification des priorités, le marquage CoS et la limitation du débit.
Le contrôle de la bande passante d'entrée et de sortie assure une allocation équitable des ressources entre les appareils connectés.
Les mécanismes de contrôle des tempêtes suppriment le trafic de diffusion, de multidiffusion et de monodiffusion inconnu.
IEEE 802.3az Energy Efficient Ethernet réduit dynamiquement la consommation d'énergie pendant les périodes de faible trafic.
6. Sécurité et contrôle d'accès
L'accès au réseau est protégé par l'authentification IEEE 802.1X basée sur le port ou l'adresse MAC.
L'authentification centralisée est prise en charge via RADIUS et TACACS+.
Les politiques ACL flexibles fournissent un filtrage du trafic et des restrictions d'accès granulaires.
Des mesures de sécurité supplémentaires incluent IP Source Guard, l'inspection ARP dynamique et l'accès à la gestion cryptée à l'aide de HTTPS, SSL et SSH v2.
L'écoute clandestine DHCP et le relais DHCP avec l'option 82 protègent l'attribution d'adresses IP et empêchent les attaques DHCP malveillantes.
7. Agrégation de liens
Le commutateur prend en charge l'agrégation statique ainsi que IEEE 802.3ad LACP.
Plusieurs liaisons physiques peuvent être combinées en une seule interface logique pour augmenter la bande passante et la redondance.
Les groupes d'agrégation peuvent fournir un débit allant jusqu'à 4 Gbit/s, adapté aux connexions de dorsale et de couche d'agrégation.
8. Gestion et maintenance
L'accès à la gestion est disponible via l'interface de ligne de commande de style Cisco, l'interface graphique Web, SNMP v1/v2c/v3 et Telnet.
Les mises à niveau du micrologiciel sont prises en charge via TFTP et HTTP, avec une redondance d'image pour éviter les échecs de mise à niveau.
Les fonctionnalités de surveillance incluent RMON, MIB II et la journalisation détaillée des événements.
La mise en miroir des ports permet l'analyse du trafic et le dépannage.
Les diagnostics de câbles intégrés identifient les défauts de câblage tels que les coupures ou les courts-circuits, réduisant ainsi le temps de maintenance sur site.
La synchronisation de l'heure est prise en charge via NTP et SNTP.
9. Préparation IPv6
Le commutateur fournit une prise en charge complète d'IPv6 sur les plans de gestion et de transfert.
Les services pris en charge incluent IPv6 Telnet, ICMPv6, SNMPv6, HTTPv6, SSH/SSL sur IPv6, TFTPv6 et NTPv6.
Les ACL IPv6 et QoS IPv6 garantissent une application cohérente des politiques dans les réseaux à double pile ou IPv6 uniquement.
10. Fiabilité environnementale
L'appareil est testé pour les vibrations, les chocs et les chutes libres conformément aux normes IEC 60068.
Il fonctionne de manière fiable dans une humidité de 5 % à 95 % sans condensation.
Conçu pour un fonctionnement continu dans les systèmes ferroviaires, les armoires extérieures, les installations minières et les usines pétrochimiques.
Interface utilisateur WEB
- Prise en charge du diagnostic des câbles et peut localiser le point de défaillance
- Prise en charge de la gestion IEEE802.3az EEE (Energy Efficient Ethernet), optimiser la consommation d'énergie
- Prise en charge de STP, RSTP, MSTP, anneau de protection Ethernet (EPR) ITU-T G.8032
- Prise en charge de Qos, classification du transport Qos, Cos, contrôle de la bande passante (direction entrée/sortie), suppression des tempêtes, services différenciés
- Prise en charge de IEEE802.1q VLAN, port VLAN, basé sur Mac VLAN, sous-réseau IP VLAN, VLAN de protocole, conversion VLAN, MVR
- Prise en charge de l'agrégation de liens LACP IEEE802.3ad dynamique, agrégation de liens statique
- Prise en charge de l'écoute clandestine IGMP/MLD V1/V2/V3, filtrage/modulation IGMP, recherche IGMP
- Prise en charge du rapport d'agent IGMP, de l'écoute clandestine MLD
- Sécurité : basée sur le port et Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Prise en charge de l'interface de ligne de commande de type Cisco®, de la gestion Web, de SNMP v1/v2c/v3, de Telnet
- Prise en charge de la mise à niveau logicielle via TFTP et HTTP, la redondance du micrologiciel empêche les échecs de mise à niveau
- Prise en charge du client/relais/écoute clandestine/écoute clandestine DHCP option 82/relais option 82
- Prise en charge de RMON, MIB II, image miroir, journal des événements, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Prise en charge du serveur IPV6 Telnet /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL.
Application
1. Automatisation industrielle à grande échelle
Prend en charge une connectivité étendue des appareils dans les grandes usines et les systèmes d'automatisation des processus.
Les ports RJ45 connectent les automates programmables, les capteurs, les IHM, les contrôleurs et les robots industriels.
La segmentation VLAN sépare le trafic de production, de surveillance et de gestion.
La redondance en anneau et l'agrégation de liens assurent une communication stable sur les lignes de production complexes.
2. Systèmes de transport et ferroviaires
Entièrement conforme à la norme EN 50121-4, adapté aux réseaux de communication ferroviaire et de contrôle du trafic.
Les protocoles de protection en anneau assurent une récupération rapide dans les systèmes de signalisation et de surveillance.
Les ports COMBO simplifient la coexistence de la fibre et du cuivre dans les armoires et les stations routières.
3. Infrastructure énergétique et utilitaire
Idéal pour les sous-stations, les parcs éoliens et les déploiements de réseaux intelligents.
Les ports fibre permettent des liaisons longue distance entre les centres de contrôle et les équipements sur le terrain.
La tolérance aux températures élevées prend en charge les installations extérieures et distantes.
4. Dorsale de parc industriel et de centre de données
Fonctionne comme un commutateur d'agrégation ou de dorsale dans les parcs industriels.
La capacité de commutation élevée prend en charge le trafic est-ouest important entre les serveurs et les systèmes de contrôle.
La sélection flexible des médias optimise la conception de l'architecture de la dorsale.
5. Déploiements importants en environnement difficile
Utilisé dans les industries minières, métallurgiques et pétrochimiques.
Résiste à la poussière, aux interférences électromagnétiques et aux variations de température extrêmes.
La gestion et les diagnostics à distance réduisent les efforts de maintenance sur les grands sites.
6. Surveillance vidéo et surveillance
Optimisé pour les déploiements de caméras IP à grande échelle.
Le contrôle multicast réduit le gaspillage de bande passante.
La QoS donne la priorité aux flux vidéo pour assurer la stabilité de l'image.
7. Migration IPv6 et réseaux IIoT
Convient aux villes intelligentes, aux usines numériques et aux plateformes IIoT en transition vers IPv6.
Assure une compatibilité à long terme avec les architectures de réseau industriel de nouvelle génération.
Accessoire
|
Module optique industriel
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310 nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
