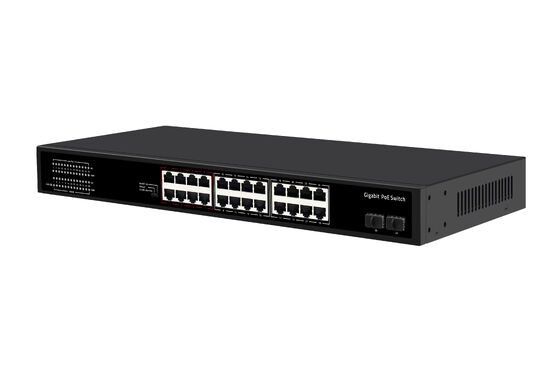

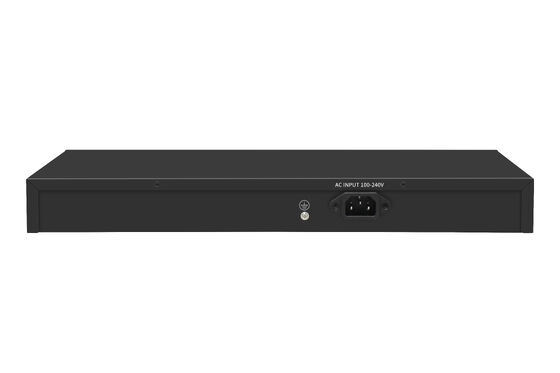

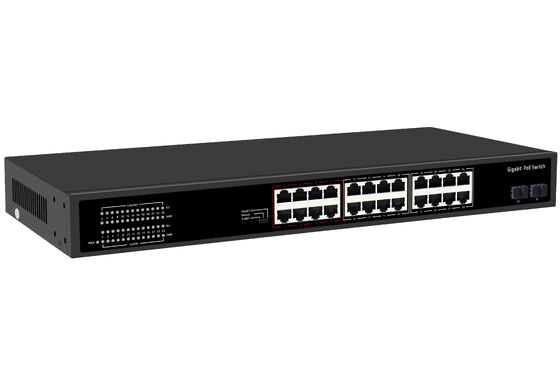

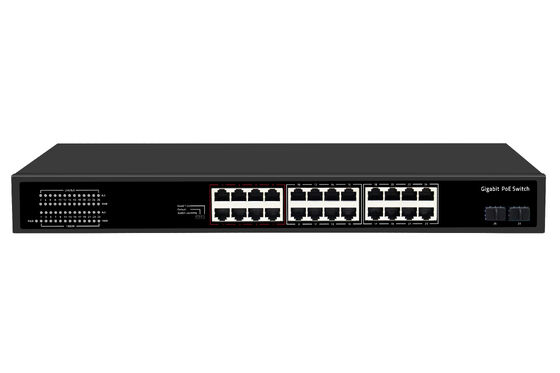

Commutateur réseau fibre optique Olycom 24 ports CCTV PoE
Introduction
Le commutateur PoE Gigabit 28 ports est une solution réseau avancée conçue pour des connexions transparentes avec Ethernet 10/100/1000M.
Cet appareil combine la transmission de données et l'alimentation électrique via des câbles Ethernet, facilitant l'installation d'appareils tels que les téléphones IP, les points d'accès sans fil et les caméras réseau. En prenant en charge les normes IEEE802.3af/at, le commutateur PoE peut détecter et alimenter automatiquement les appareils compatibles, rendant les configurations réseau plus efficaces.
Spécification
|
Interface E/S
|
|
Alimentation
|
AC100-240V 50/60Hz
|
|
Ethernet
|
24 ports Gigabit PoE
2 ports Uplink
2 ports Gigabit SFP
|
|
Solution Chipset
|
EN8850DH, RTL8238B
|
|
Performance
|
|
Bande passante
|
56Gbps
|
|
Taux de transfert de paquets
|
41.644Mpps
|
|
Cache mémoire
|
3Mbit
|
|
Adresse MAC
|
8K
|
|
Trame Jumbo
|
9.6Kbytes
|
|
Mode de transfert
|
Stockage et transfert
|
|
MTBF
|
100000 heures
|
|
Standard
|
|
Protocole réseau
|
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3ab (1000Base-TX)
IEEE802.3x (Contrôle de flux)
|
|
Protocole PoE
|
IEEE802.3af (15.4W)
IEEE802.3at (30W)
|
|
Support réseau
|
10Base-T : UTP Cat3, 4, 5 ou supérieur (≤100m)
100Base-TX : UTP Cat5 ou supérieur (≤100m)
1000Base-TX : UTP Cat5 ou supérieur (≤100m)
|
|
Certificat
|
|
Certificat de sécurité
|
CE, FCC, RoHS
|
|
Norme environnementale
|
|
Environnement de travail
|
Température de fonctionnement : -10~50°C
Température de stockage : -40~70°C
Humidité de fonctionnement : 10%~90%, sans condensation
Température de stockage : 5%~95%, sans condensation
|
|
Indicateur de fonction
|
|
Indicateur
|
PWR (Alimentation), Voyant vert 1-28 (Lien & Données), Voyant jaune 1-24, Touche LED PoE
|
|
PWR
|
Allumé : Alimenté
Éteint : Non alimenté
|
|
Voyant vert 1-28 (Lien & Données)
|
Allumé : Lien normal
Éteint : Lien bloqué
Clignotant : Transmission de données
|
|
Voyant d'alimentation PoE Max
|
Éteint : indique que l'utilisation de l'alimentation PoE est inférieure à 90%
Clignotant : indique une utilisation de l'alimentation PoE de 90% ≤ P ≤ 95%
Allumé : indique que l'alimentation PoE est utilisée à 95%
|
|
Voyant du commutateur DIP de mode
|
Allumé : Extension activée
Éteint : Extension désactivée
|
|
Voyant jaune 1-24
|
Allumé : l'alimentation PoE est normale
Éteint : PoE non alimenté
|
|
Touche LED PoE
|
Sélection de voyant bicolore : vert par défaut (données de liaison), voyant jaune de commutation (PoE)
|
|
Commutateur DIP d'extension
|
OFF : mode commun, toutes les interfaces peuvent communiquer entre elles, la
distance de transmission est inférieure à 100 mètres, le débit de transmission est de 10/100/1000M
adaptatif ; le mode IA du port est désactivé
ON : mode d'extension de liaison, les ports 17-24 forcent 10M, liaison 250M (active le chien de garde PoE), le mode IA du port est activé ;
|
|
Structure physique
|
|
Dimensions de la structure
|
Dimensions du produit : 440*280*44mm
Dimensions de l'emballage : 500*365*85mm
Poids net du produit : 3.565KG
Poids brut du produit : 4.264KG
|
|
Informations d'emballage
|
Dimensions du carton : 520*445*385mm
Quantité par carton : 5 pièces
Poids de l'emballage : 22.3KG
|
|
Tension d'alimentation
|
Tension d'entrée : AC 100-240 V 50-60Hz
Alimentation fournie : 52V / 7.69A
|
|
alimentation
|
Alimentation de la carte non PoE : maximum 15W
Alimentation PoE : maximum 380W
|
|
Liste d'emballage
|
Commutateur 1 PC, Cordon d'alimentation 1 PC, Manuel d'utilisation 1 PC, Certificat 1 PC
|
Caractéristiques
Ce commutateur PoE dispose de 24 ports PoE Gigabit ainsi que de 2 ports uplink et 2 ports SFP Gigabit.
Il offre un support robuste pour plusieurs normes Ethernet, assurant une transmission de données fluide et à haute vitesse.
L'appareil est doté de fonctionnalités intelligentes telles que la détection automatique de l'alimentation, une configuration sans configuration et la prise en charge de différents modes VLAN. Il comprend également des protections contre les surtensions électriques et les décharges électrostatiques, garantissant la fiabilité dans divers environnements.
Applications
Ce commutateur PoE est idéal pour les industries nécessitant des solutions réseau haute performance telles que les secteurs des télécommunications, de l'éducation, du gouvernement et de la sécurité.
Il est utilisé dans des applications allant des réseaux privés à large bande à la transmission multimédia, offrant la capacité de transmettre simultanément des signaux de contrôle, des images et des données.
La polyvalence de l'appareil s'étend également à la surveillance en temps réel et à la vidéoconférence, assurant une intégration transparente dans divers environnements réseau.
