Commutateur industriel contrôlé de fibre de gigabit 8 RJ45 gauche avec 1 rail gauche Vlan QoS STP/RSTP de vacarme de SFP pour l'usage extérieur
Introduction
IM-FS180GW a contrôlé le commutateur industriel d'Ethernet est le commutateur industriel de fibre de 10/100/1000 Mbps, les conditions industrielles actionnant le ℃ temperature-40 + au ℃ 85, puissance fournie de tension large de soutien la doubles, gestion de Web de soutien, degré de protection du rassemblement IP40 et catégorie d'EMC, l'installation du rail DIN, passage par la certification environnementale dangereuse et se conformer aux normes de FCC et de CE. La conception industrielle fiable de catégorie a pu assurer l'opération continue et stable du système d'automation.
Fonctionnalités clé
8 ports de Automatique-détection de x 10/100/1000Mbps TX RJ45
1 port de fibre de x 1000Mbps SFP
Soutenez le diagnostic de câble et pouvez localiser le point de défaut
La gestion de soutien IEEE802.3az EEE (Ethernet de rendement optimum), optimisent la puissance
Appui STP, RSTP, MSTP, anneau de protection d'Ethernet d'ITU-T G.8032 (taux de pression moteur)
Appui Qos, classification des transports Qos, Cos, contrôle de largeur de bande (direction d'entrée-sortie), suppression de tempête, services différenciés
L'appui IEEE802.1q VLAN, port de VLAN, a basé Mac VLAN, filet inférieur VLAN, protocole VLAN, le converti de VLAN, MVR d'IP
Agrégation dynamique de lien de soutien IEEE802.3ad LACP, agrégation statique de lien
Appui IGMP/MLD V1/V2/V3 snooping, modulation filtrante d'IGMP, recherche d'IGMP
Rapport d'agent de soutien IGMP, MLD snooping
Sécurité : basé sur le port et le Mac IEEE802.1X, RAYON, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Appui Cisco® comme CLI, gestion de Web, SNMP v1/v2c/v3, telnet
La mise à jour logicielle de soutien par l'intermédiaire de TFTP et de HTTP, redondance de progiciels empêche échouer de mise à jour
Client de DHCP de soutien/relais/option Snooping/Snooping 82 de l'option 82/Relay
Appui RMON, MIB II, image retournée, journal d'événement, DNS, NTP/SNTP, IEEE802.1ab LLDP
Serveur /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL de telnet de soutien IPV6.
Spectification
Nom de produit | 10/100/1000Mbps a contrôlé le commutateur industriel de fibre (1F+8TP) |
Modèle non. | IM-FS180GW |
Port |
1 port de x 1000Mpbs SFP SM : 1310nm/1550nm, 20Km ; 1490nm/1550nm, 40~120Km ; Millimètre : 1310nm, 2Km ; 8x10/100/1000M UTP RJ45 (automatique-détection de soutien MDI/MDIX) |
Norme | IEEE 802,3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
IDENTIFICATION DE VLAND | 4096 |
Cadre enorme | 9.6KB |
MAC Address Table Size | 8K |
Caractéristiques de changement |
Mode de transmission : stockage et en avant Largeur de bande de système : 40Gbps (confiture du non-trafic) |
Médias de réseau |
10BaseT : CAT3, CAT4, twisted pair CAT5 non protégé (≤100m) 100/1000BASE-TX : CAT5 ou twisted pair protégé ci-dessus (≤100m) Port de SFP, distance de transmission : 20Km, 40Km, 60Km, 80Km, 100Km |
LED | Puissance, réseau, fibre |
Alimentation d'énergie |
Tension d'entrée : C.C 9-36V ; Puissance à vide : 5W ; Connexion inverse : appui |
Environnement | Temp travaillant : - 40°~ 85°C ; Temp de stockage : - 40°~ 85°C ; Humidité fonctionnante : 10%~90%, sans condensation ; Humidité de stockage : 10%~95%, sans condensation |
Standards de l'industrie |
IEM : Classe A, classe A de la sous-partie B de la partie 15 de FCC d'en 55022 SME : Niveau 3, niveau 3, niveau 3, niveau 3, niveau 3, en 61000-4-8 d'en 61000-4-2 (ESD) d'en 61000-4-3 (RS) d'en 61000-4-4 (EFT) d'en 61000-4-5 (montée subite) d'en 61000-4-6 (CS) ; Contrôle de la circulation : NEMA-TS2 ; Vibration : Le CEI 60068-2-6 ; Chute libre : Le CEI 60068-2-32 ; Choc : Le CEI 60068-2-27 ; Trafic ferroviaire : En 50121-4 |
Sécurité | Marque de la CE, commerciale ; CE/LVD EN60950 |
L'information mécanique |

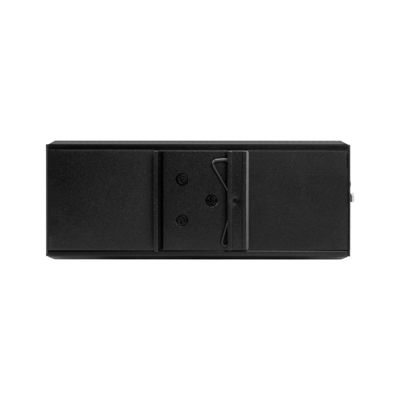

Shell : Coquille ondulée en métal ; Classe de sécurité : IP40 ; Dimension : 158 x 114,8 x 60mm ; Montage de la méthode : support de Vacarme-rail |
Garantie | Remplacement dans 1year ; 5 ans de réparation |
Application
Q&A
Q : Fait cette fibre industrielle L2 de gigabit a contrôlé le commutateur incluent l'alimentation d'énergie ?
: Non, il n'inclut pas un adaptateur de puissance.
Q : Quel adaptateur de puissance fait cette fibre industrielle L2 de gigabit a contrôlé le commutateur exigent ?
: La tension d'entrée est 9-36VDC. L'adaptateur de puissance peut être 12VDC 3A.
Q : Est-ce un commutateur contrôlé ?
: Oui, c'est un commutateur extérieur de fibre d'Ethernet de port de L2-managed 9.
Q : Qu'a-t-il contrôlé la fonction soutient-il ?
: Les 9 le commutateur contrôlé que gauche est L2+ ont contrôlé, et il soutient STP, RSTP, MSTP, taux de pression moteur, Qos, IEEE802.1q VLAN, MVR, IGMP/MLD modulation filtrante snooping de V1/V2/V3, d'IGMP, IGMP recherchant, agrégation de ports, etc.
Q : Quelle température ambiante ce commutateur peut-il atteindre ?
: La température de fonctionnement est -40~85℃
Q : Vient-il avec un petit rail de vacarme ?
: C'est un commutateur de rail de vacarme, mais le rail de vacarme n'est pas inclus.
